电子通讯行业大型设备运输包装结构降本案例分析

1. 项目背景与目标
在电子通讯及精密仪器行业，大型设备的运输包装长期面临包装成本高、作业效率低、出口检疫繁琐三大痛点。本报告基于实际案例，深度剖析通过“以木代木”及“结构模块化”设计实现的降本增效路径，为企业物流包装优化提供决策参考。

2. 现状与优化方案对比 (Before vs. After)

2.1 方案视觉对比

• 图1：优化前-传统实木钉箱（Original Scheme）。采用实木板材与铁钉封箱，结构封闭笨重，开启困难，且出口需熏蒸证明。

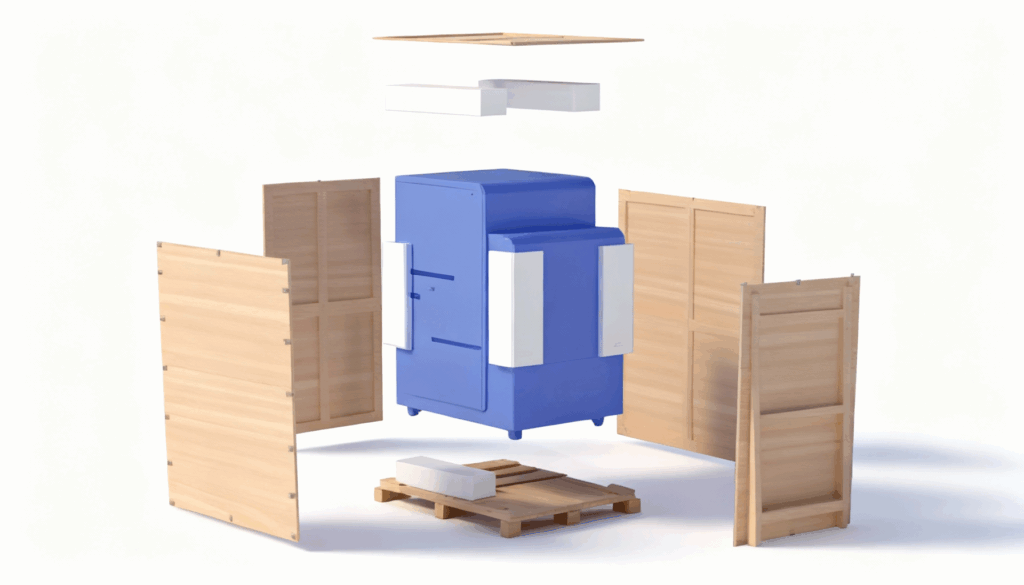

• 图2：优化后-胶合板模块化卡扣箱（Optimized Scheme）。采用六面可拆卸结构，面板间通过蝴蝶扣连接。图中展示了爆炸视图，可见内部蓝色的精密设备、白色的EPE/EVA缓冲模块以及底部的加强托盘结构。

2.2 详细参数对比
本案例对比了传统的实木钉箱方案与优化的胶合板卡扣箱方案，具体差异如下：

维度	原方案 (Original Scheme)	优化方案 (Optimized Scheme)	核心差异点
包装材料	实木 (Solid Wood)	胶合板 (Plywood)	免熏蒸：胶合板为人工合成材料，符合ISPM15标准，出口无需热处理，直接通关。
连接结构	铁钉组装	蝴蝶扣 (Butterfly Latch)	免工具：由“锤子+铁钉”的暴力组装转变为“徒手扣合”的标准化作业。
装卸方式	人工/叉车抬举	自带斜坡底座	人机工程：利用侧板斜坡设计，设备可直接推入推出，降低搬运风险。
循环性能	一次性 (难回收)	多次循环 (易拆解)	绿色环保：无损开箱设计支持多次周转，摊薄单次使用成本。

3. 核心降本增效逻辑分析

3.1 综合成本降低 (Total Cost Down)：约 30%

• 材料替代红利：胶合板原材料成本通常低于同等规格的工业级实木，且价格波动相对稳定。
• 合规成本消除：省去了出口木质包装的熏蒸处理费（约几百元/柜）及相应的滞港风险成本。
• 物流运费优化：胶合板材质密度均匀且相对较轻，结合结构优化减少了冗余体积，显著降低空运/海运运费。

3.2 作业效率提升 (Efficiency Up)：约 40%

• 包装工时缩短：蝴蝶扣设计使得组装和拆卸过程无需专业木工，普通操作员即可在数分钟内完成，包装节拍大幅加快。
• 开箱体验升级：终端客户无需使用撬棍等工具暴力拆箱，提升了品牌专业形象和客户满意度。

3.3 EHS与安全性

• 人员安全：消除了铁钉操作带来的工伤隐患。
• 设备安全：斜坡推入式设计避免了重型设备在吊装或搬运过程中的跌落风险。

4. 适用场景建议
基于N次方的专业评估，该包装方案特别适用于以下场景：

1. 高价值精密设备：如服务器机柜、半导体设备、医疗CT机等，对防震和搬运安全要求极高。
2. 全球出口业务：需要频繁应对海关检疫，对通关速度有要求的企业。
3. 闭环物流体系：如供应商至总装厂的循环取货（Milk Run），或厂内周转，循环利用率越高，收益越明显。

5. 结论
该案例通过材料轻量化与结构免工具化的双重创新，成功实现了从“消耗型包装”向“功能型绿色包装”的转型。

建议下一步行动：

• 打样测试：针对具体产品尺寸进行结构打样。
• 物理测试：进行ISTA 2A或3A运输模拟测试（振动、跌落、堆码），验证结构强度。
• ROI测算：结合年出货量，详细计算改模投资回报周期。

声明： 本页视觉与数据均由AI基于理论模型生成，仅供设计参考；落地需以实物打样与工程实测为准。
